■ 標準型・低型油圧ジャッキ
標準型・低型油圧ジャッキ

         操作ハンドル付

機械・建築・土木・自動車など幅広く活躍している
ジャッキです。
2tonから100tonまで豊富なバリエーション

横方向の使用も可能です。
標準・低型は○印方向90度の範囲に使用できます。
横方向の使用での揚程は油量の関係により50%になります。
標準横使用
仕様能力最低高さ揚程補助ネジ 最高高さ 総質量図面
型式tonmmmmmm mmkg-
(標準型)
MS-2S21508550 285 2.2ダウンロード
MS-2218011550 345 2.4ダウンロード
MS-3319011560 365 2.7ダウンロード
MN-4419011570 3754.0ダウンロード
MS-5Y520012070 390 3.7ダウンロード
MH-5520012070 390 4.6ダウンロード
MH-7720012070 390 5.6ダウンロード
MH-101024015080 470 8.1ダウンロード
MH-151526516580 510 10.5ダウンロード
MH-2020270160- 43013.2ダウンロード
MH-30Y30280160- 44018.7ダウンロード
MH-50Y ※50305170- 47537.0ダウンロード
MH-100Y ※100305145- 450 87.7ダウンロード
(低型)
MHB-10101709575 340 6.3ダウンロード
MHB-15151709070 330 7.9ダウンロード
MHB-20201808540 305 9.7ダウンロード
MHB-30Y3018080- 26013.5ダウンロード
 ※印は安全弁付です

■ 二段式油圧ジャッキ
二段式油圧ジャッキ

低い位置より高揚程が得られます。

横方向の使用はできません。
仕様能力最低高さ揚程補助ネジ 最高高さ総質量図面
型式tonmmmmmm mmkg-
NPD-1.5-51.5170205- 375 2.7ダウンロード
HPD-4I(N)415016030 340 4.4ダウンロード
HFD-10-21017018070 420 8.3ダウンロード

■ フォークリフト用ジャッキ
フォークリフト用ジャッキ HFT-3
HFT-3
フォークリフト用ジャッキ HFD-10F-3
HFD-10F-3

低い位置からハイストロークで使用出来ます。
横方向の使用は推奨していません。
HFT-3は三段式の油圧ジャッキになります。





仕様 能力 最低高さ 揚程 最高高さ 受金寸法 総質量 図面
型式 kN(ton) mm mm mm mm kg
HFD-10F-3 アダプターA 100(10) 120 100 220 φ38 6.6 ダウンロード
アダプターB 100(10) 160 100 260 φ38 6.9
HFT-3 30(3) 120 150 270 φ34 8.2 ダウンロード

■ ミニタイプ油圧ジャッキ
ミニタイプ油圧ジャッキ

重量物の組み立て時、微量調整、芯出し作業に
便利な超小型油圧ジャッキです。

横方向の使用も可能です。
ミニタイプは図の方向のみ90度に使用できます。
ミニ横使用
ミニ作業例
仕様能力最低高さ揚程 最高高さ総質量図面
型式tonmmmmmm kg-
MMJ-5C-25602080 1.7ダウンロード
MMJ-5T-258540125 2.2ダウンロード
MMJ-101012030150 4.9ダウンロード
MMJ-202013030160 7.7ダウンロード
MMJ-50Y5014030170 19.0ダウンロード
 (注)「最低高さ」「最高高さ」は、平型アダプター使用時の高さです。

■ 圧力計付油圧ジャッキ
圧力計付油圧ジャッキ

荷重表示が一目でわかります。破壊試験、プレス
作業など幅広い用途があります。

仕様 能力 最低高さ 揚程 補助ネジ 最高高さ 総質量 図面
型式 ton mm mm mm mm kg -
MH-10P 10 240 150 80 470 9.9 ダウンロード
MH-15P 15 265 165 80 510 12.8 ダウンロード
MH-20P 20 270 160 - 430 14.3 ダウンロード

■ ポート穴付油圧ジャッキ
ポート穴付油圧ジャッキ MH-10PP
MH-10PP

お客様の希望に合わせた油圧ゲージを
  取り付けられます。
破砕試験、理科機器用プレス等に使用出来ます。





仕様 能力 最低高さ ラムストローク 補助ネジ 受金寸法 ポート径
図面
型式

ton mm mm mm mm
MS-2PP 2 180 115 50 φ25 Rc1/8 ダウンロード
MH-5PP 5 200 120 70 35×36.5 Rc1/4 ダウンロード
MH-10PP 10 240 150 80 45×47 Rc3/8 ダウンロード
MH-15PP 15 265 165 80 51×53 Rc3/8 ダウンロード
MH-20PP 20 270 160 - φ52 Rc3/8 ダウンロード

■ ロング式油圧ジャッキ
ロング式油圧ジャッキ

長揚程作業、立・横の支え、機械・器具の組込み
などにご利用ください。

仕様 能力 最低高さ 揚程 最高高さ 総質量 図面
型式 ton mm mm mm kg -
MHL-2-2 2 550 480 1030 9.4 ダウンロード

■ ロック式油圧ジャッキ
ロック式油圧ジャッキ

重量機械の据え付け時の微調整、架橋工事など
土木・建築作業に便利です。
ロックネジにより長時間の高さ保持ができます。


仕様 能力 最低高さ 揚程 補助ネジ 最高高さ 総質量 図面
型式 ton mm mm mm mm kg -
MH-5LS-1 5 225 120 70 415 6.3 ダウンロード
MH-10LS-1 10 300 165 80 545 12.7 ダウンロード
MH-20L 20 310 160 - 470 14.1 ダウンロード

■ 爪付き油圧ジャッキ
爪付き油圧ジャッキ

爪位置が低くわずかなすきまで使えます。家屋の
移動、機械の据え付け、造船・橋梁・プラント工事
にご利用下さい。災害対策用に最適です。

○特徴: スライドレール式で強度、精度が向上。
ハンドルが回転式ですので作業現場を選び
ません。 リターンスプリングにより無負荷時
もラムは自動降下します。
(MHC-1.8V-2は除く)
仕様 許容加重 最低位置 ストローク 最高位置 ベット寸法 爪寸法 総質量 図面
爪部 頭部 爪厚 頭部 爪部 頭部 長さ 長さ
型式 ton ton mm mm mm mm mm mm mm mm mm kg -
MHC-2RS-2
・標準タイプ
2 5 19 243 113 132 356 160 227 65 50 13.2 ダウンロード
MHC-5RS-2
・標準タイプ
5 10 22 290 120 142 410 182 262 75 57 19.1 ダウンロード
MHC-10RS-2
・標準タイプ
10 20 28 325 145 173 470 225 290 85 60 36.4 ダウンロード
MHC-1.5SL-2
・爪ロングタイプ
1.5 5 22 245 113 135 358 160 257 65 80 14.9 ダウンロード
MHC-3SL-2
・爪ロングタイプ
3 10 25 292 120 145 412 182 304 75 100 22.5 ダウンロード
MHC-6SL-2
・爪ロングタイプ
6 20 28 324 145 173 469 225 330 90 100 37.0 ダウンロード
MHC-1.8V-2
・安全弁付
1.8 2.7 16 235 113 129 348 125 178 50 50 7.9 ダウンロード

■ 爪付油圧ジャッキ(リターンスプリング無しタイプ)
爪付油圧ジャッキ(リターンスプリング無しタイプ)MHC-1.2T
MHC-1.2T
爪付油圧ジャッキ(リターンスプリング無しタイプ)MHC-3T
MHC-3T

ハンドルソケットが180度回転しますので、
  障害物をかわしての操作が可能です。
防災用資機材、震災復興用、レンタル・リース
  にも幅広く使用されております。
標準タイプと爪ロングタイプが有ります。





仕様 許容荷重 最低位置 ストローク 最高位置 ベット寸法 爪寸法 総質量 図面
型式 爪部
ton
頭部
ton
爪部
mm
頭部
mm
mm 爪部
mm
頭部
mm

mm
長さ
mm

mm
長さ
mm
kg
MHC-1.2T
標準タイプ
1.2 3 12 205 105 117 310 140 195 65 50 7.3 ダウンロード
MHC-2T
標準タイプ
2 5 16 240 113 129 353 160 227 65 50 12.3 ダウンロード
MHC-3T
標準タイプ
3 7 19 236 110 129 346 160 238 65 50 13.7 ダウンロード
MHC-5T
標準タイプ
5 10 22 290 120 142 410 182 262 75 57 17.8 ダウンロード
MHC-7.5T
標準タイプ
7.5 15 25 307 140 165 447 225 290 85 60 32.1 ダウンロード
MHC-10T
標準タイプ
10 20 28 325 145 173 470 225 290 85 60 34.3 ダウンロード
MHC-15T
標準タイプ
15 30 32 345 140 172 485 258 321 110 60 53.0 ダウンロード
MHC-1TL
爪ロングタイプ
1 3 12 205 105 117 310 140 220 65 75 7.3 ダウンロード
MHC-2TL
爪ロングタイプ
2 5 19 113 113 132 356 160 259 65 80 13.4 ダウンロード
MHC-3TL
爪ロングタイプ
3 7 22 239 110 132 349 160 271 65 80 15.3 ダウンロード
MHC-5TL
爪ロングタイプ
5 10 25 292 120 145 412 182 283 75 75 21.0 ダウンロード

■ マサダローラー  重量物・運搬用自在走行ローラー
マサダローラー

工作機械など、重量物の移動が容易です。爪付
きジャッキと併せてご利用ください。


マサダローラー表
ウレタンローラータイプ
  シングル型 ダブル型 ボギー型
 型式 MUS-1.5S MUS-2.5S MUW-2S MUW-3S MUW-5S MUB-2S MUB-3S
 能力 ton 1.5 2.5 2 3 5 2 3
 ローラー寸法 Φ xL 80x80 100x125 60x80 80x80 100x125 80x80x2 100x125x2
 個数 2 2 4 4 4 50x73x2 60x80x2
 総質量 8.2 15.5 11 14.9 31 18.6 27
 A mm 195 285 195 195 285 250 291
 B mm 220 245 276 310 355 327 362
 C mm 95x95 115x115 115x115 155x155 185x185 155x155 185x185
 D mm 13 24 14 14 21 10 13
 E mm M20 M20 M20 M20 M20 M20 M20
 H(高さ) mm 105 128 80 105 128 105 128
 図面 ダウンロード ダウンロード ダウンロード ダウンロード ダウンロード ダウンロード ダウンロード
スチールローラータイプ
  シングル型 ダブル型 ボギー型
 型式 MSS-5S MSS-7.5S MSW-5S MSW-7.5S MSW-10S MSB-5S MSB-7.5S
 能力 ton 5 7.5 5 7.5 10 5 7.5
 ローラー寸法 Φ xL 80x80 100x125 60x80 80x80 100x125 80x80x2 100x125x2
 個数 2 2 4 4 4 50x73x2 60x80x2
 総質量 11 20 14 18.5 37 22 36
 A mm 195 285 195 195 285 250 291
 B mm 220 245 276 310 355 327 362
 C mm 95x95 115x115 115x115 155x155 185x185 155x155 185x185
 D mm 13 24 14 14 21 10 13
 E mm M20 M20 M20 M20 M20 M20 M20
 H(高さ) mm 105 128 80 105 128 105 128
 図面 ダウンロード ダウンロード ダウンロード ダウンロード ダウンロード ダウンロード ダウンロード

■ 油圧矯正プレス

油圧矯正プレス

鉄板などの歪みの修正、シャフトの曲がり直しブ
ッシュ及びベアリング類の脱着など、機械関係、
自動車整備など広範囲に活躍している油圧プレス
です。(ポンプ一体型プレス)

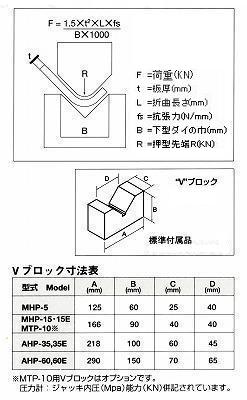

曲げ寸法
仕様 操作 能力 ラムスト
ローク
補助ネジ
ストローク
フレーム
内巾
テーブル
内巾
テーブル
上下動
全高 総質量 図面
型式   ton(KN) mm mm mm mm mm mm kg -
MHP-5 手動 5(50) 150 80 560 104 520 1320 78 ダウンロード
MHP-15 手動 15(150) 160 120 600 142 700 1630 150 ダウンロード
MHP-15E4(A) 電動・手動 167 ダウンロード
MHP-15E4(B)
AHP-35 エア・手動 35(350) 140 100 610 181 750 1750 250 ダウンロード
MHP-35E-4(A) 電動・手動 267 ダウンロード
MHP-35E-4(B)
AHP-60 エア・手動 60(600) 150 150 1100 234 600 1770 800 ダウンロード
MHP-60E-4(A) 電動・手動 822 ダウンロード
MHP-60E-4(B)
 (A)=2連式フットスイッチ
 (B)=2連式ボタンスイッチ

■ プレスジャッキ部
プレスジャッキ部 MHP-5J
MHP-5J

ポンプレバーが90°回転します。
使用後はリターンスプリングによりラムが
  戻ります。
お客様のオリジナルフレームに取り付ける
  ことが出来ます。





仕様 能力 シリンダー径 ラムストローク 補助ネジ 受金寸法 総質量 図面
型式 kN(ton) mm mm mm mm kg
MHP-5J 50(5) 45 150 80 φ33 8.9 ダウンロード
MHP-15J 150(15) 58 160 120 φ42 15.4 ダウンロード

■ 卓上プレス


MTP-10FR
卓上プレス
MTP-10FR
軽量コンパクトな矯正プレスとして、幅広く活用されています。
作業台の上で簡易的な作業が可能です。
ご使用条件にあわせて、油圧ユニットを手動・エアー・電動の3種類から選べます。
MP1-WB
手動ポンプ
MP1-WB
MP-850A
エアー駆動ポンプ
MP-850A
MUP-450H
電動ポンプ
MUP-450H
≪オプション品≫
圧力計
≪オプション品≫
圧力計
≪オプション品≫
ヤゲン台
≪オプション品≫
ヤゲン台

 卓上プレス 仕様
仕様
セット 能力 ラムストローク 最高使用圧力(Mpa) 吐出量 図面
型式 内容 ton mm 低圧 高圧 低圧時 高圧時
MTP-10HP MTP-10FR
+MP1-WB
10 150 2.5 90 14.1
cc/pump
2.26
cc/pump
ダウンロード
MTP-10AP MTP-10FR
+MP-850A
70 140
cc/min
ダウンロード
MTP-10EP-A/B *1 MTP-10FR
+MUP-450H
0.98 68.6 2.9
l/min
0.83
l/min
ダウンロード

*1 A;フットスイッチ B;ペンダントスイッチ
*2 MTP-10APは作動エアー圧0.9MPaでご使用ください。使用表の値は、全て0.9MPaで使用の際の値です。

■ サービスジャッキ(手動式)
サービスジャッキ(手動式)

整備工場、ガソリンスタンドで、世界中で愛用され
ているサービスジャッキです。
全機種安全弁付き。

仕様最大使用
荷重
受金最低
高さ
ストローク受金最高
高さ
フレーム
高さ
全長総質量図面
型式tonmmmmmm mmmmkg-
SJ-15H-31.5113360473 15065533ダウンロード
SJ-20S-32113360473 15065533ダウンロード
SJ-20L-22116360476 16092045ダウンロード
SJ-20LL-2
低床ペダル付
298410508 12096157ダウンロード
SJ-30H3126480606 190131065ダウンロード
SJ-30LL
低床ペダル付
398515613 135136780ダウンロード
SJ-50H5150410560 200141585ダウンロード
SJ-100H10160400560 2501545135ダウンロード
 最大使用荷重(持ち上げ荷重)
   使用上の最大使用荷重とは、受金高さが、揚程の半分の高さまで上がった位置での持ち上げ荷重を示します。
   受金高さが、揚程の半分の高さより低い位置ですと、最大使用荷重は小さくなります。(JIS規格)
   注)SJ-20LL・SJ-30LLは、受金高さが最低位置より最大使用荷重が上げられます。

■ エアーサービスジャッキ(エア式)
エアーサービスジャッキ(エア式)

エアポンプを装備しプッシュボタンを押すだけの簡
単操作で作業効率向上。
狭い場所での作業が容易です。
ASJ-100M

※作動エア圧力 0.8〜1.0Mpa
仕様最大使
用荷重
受金最
低高さ
ストローク受金最
高高さ
フレーム
高さ
全巾全長ハンドル
長さ
コンプ
レッサ
総質量上昇時間
無負荷
全負荷
図面
型式tonmmmmmm mmmmmmmmkwkgsec-
ASJ-18M-2S
低床、高さ調整
式受金
1.8104505609 12038010619402.261約40
約85
ダウンロード
ASJ-20ML
低床
298410508 1203809619402.259約40
約85
ダウンロード
ASJ-30ML
低床、ペダル付
398515613 135417136710702.290約60
約165
ダウンロード
ASJ-30M
ペダル付き
3126480606 190365135010702.275約50
約75
ダウンロード
ASJ-50ML
低床、ペダル付
5115410525 150440129910703.7102約50
約80
ダウンロード
ASJ-50M
ペダル付き
5150410560 200385141510703.793約50
約100
ダウンロード
ASJ-80ML
低床、ペダル付
8115445560 180545136210703.7140約75
約150
ダウンロード
ASJ-100M
ペダル付き
10160400560 250495154510703.7140約75
約180
ダウンロード
ASJ-150-215175475650 230505180011153.7235約60
約240
ダウンロード
 手動/エアー兼用です (ASJ-150-2はエアー作動のみ)
 最大使用荷重(持ち上げ荷重)
   使用上の最大使用荷重とは、受金高さが、揚程の半分の高さまで上がった位置での持ち上げ荷重を示します。
   受金高さが、揚程の半分の高さより低い位置ですと、最大使用荷重は小さくなります。(JIS規格)
   注)ASJ-18M-2S・ASJ-20ML・ASJ-30MLは、受金高さが最低位置より最大使用荷重が上げられます。
 (上昇時間について)
  1.無負荷上昇時間:供給空気圧力 1.0MPa(9.9Kgf/u) 20℃時に、無負荷で全揚程を上げるのに要する時間を示
    します。
  2.全負荷上昇時間:供給空気圧力 1.0MPa(9.9Kgf/u) 20℃時に、能力荷重を1/2揚程から最高位まで上げる
    のに要する時間を示します。
  ※上昇時間は代表値を示し、保証値ではありません。
    供給空気圧力・気温が低い場合、コンプレッサー出力・容量が小さい場合等は時間がかかります。

■ エアートラックジャッキ
エアートラックジャッキ

大型バス、トラック用として、小さなボデイでハイ
パワーを発揮。
ゴム車輪付きですので移動が容易です。

※作動エア圧力 0.8〜1.0Mpa
仕様能力受金最
低高さ
揚程補助ネ
受金最
高高さ
フレーム
高さ
全長
全巾
上昇
時間
コンプ
レッサ
総質量アダプタ図面
型式tonmmmmmm mmmmmmseckw
(ps)
kgmm-
ATJ-20S-4
スプリングリターン
2019810595 398170555
315
60
170
3.7
(5)
3315
60
オプション
ダウンロード
ATJ-200DL-2
低床、エアリターン
20143100
二段式
- 243170600
315
15
280
3.7
(5)
448
60
付属
ダウンロード
ATJ-200
エアリターン
2021010590 405170600
315
10
140
3.7
(5)
4015
60
付属
ダウンロード
ATJ-250
エアリターン
2521010590 405170600
315
10
150
3.7
(5)
4315
60
付属
ダウンロード
ATJ-350
エアリターン
3521010070 380170600
315
15
205
3.7
(5)
4515
70
付属
ダウンロード
ATJ-350L
低床、エアリターン
351708050 300170600
315
15
205
3.7
(5)
4315
80
付属
ダウンロード
APJ-250
スプリングリターン
25230120105 455-192
142
52
150
3.7
(5)
18.515
60
オプション
ダウンロード
 全型式共"作動エア圧力"は0.8〜1.0(Mpa)です。
 ※上昇時間はコンプレッサー能力により変化する場合があります。
 (上昇時間について)
  1.無負荷上昇時間:供給空気圧力 1.0MPa(9.9Kgf/u) 20℃時に、無負荷で全揚程を上げるのに要する時間を示
    します。
  2.全負荷上昇時間:供給空気圧力 1.0MPa(9.9Kgf/u) 20℃時に、能力荷重を最低高さから最高位まで上げるの
    に要する時間を示します。
  ※上昇時間は代表値を示し、保証値ではありません。
    供給空気圧力・気温が低い場合、コンプレッサー出力・容量が小さい場合等は時間がかかります。
  ※ATJ-200DL-2の受金最低高さは8mmアダプター使用時の高さとなります。

■ アルミジャッキ
アルミジャッキ SJ-20AL
SJ-20AL

軽量ジャッキとして持ち運びに便利な
  ジャッキです。
軽量小型により出張用、レース競技等の
  使用に便利です。





仕様 最大使用荷重 最低高さ ストローク 最高高さ フレーム高さ 全長 総質量 図面
型式 ton mm mm mm mm mm kg
SJ-15AL 1.5 79 300 379 130 503 10.7 ダウンロード
SJ-20AL 2 86 383 469 155 697 20.4 ダウンロード

■ トランスミッションジャッキ
トランスミッションジャッキ

最低高さが低く、揚程が高く、テーブルプレートは
前後、左右に傾斜でき、トランスアクスル・トランス
ミッションの積み下ろし作業が容易です。

キャスターにはストッパーが付いています。
仕様 能力 操作 受台
傾斜角度
受台
最高高さ
受台
最低高さ
ストローク 総質量 図面
型式 kg - - mm mm mm kg -
HTM-4S-3 450 足踏式 前30°
後・左・右15°
1750 830 一段435
二段485
63 ダウンロード

■ 油圧パンタジャッキ
油圧パンタジャッキ

タイヤ交換・チェーン着脱に!

仕様能力最低高さ揚程 最高高さハンドル寸法操作力総質量図面
型式kgmmmmmmmm kgfkg-
MSJ-850 850 121
260 381 Φ 19.1×375 27.9 5.9 ダウンロード
